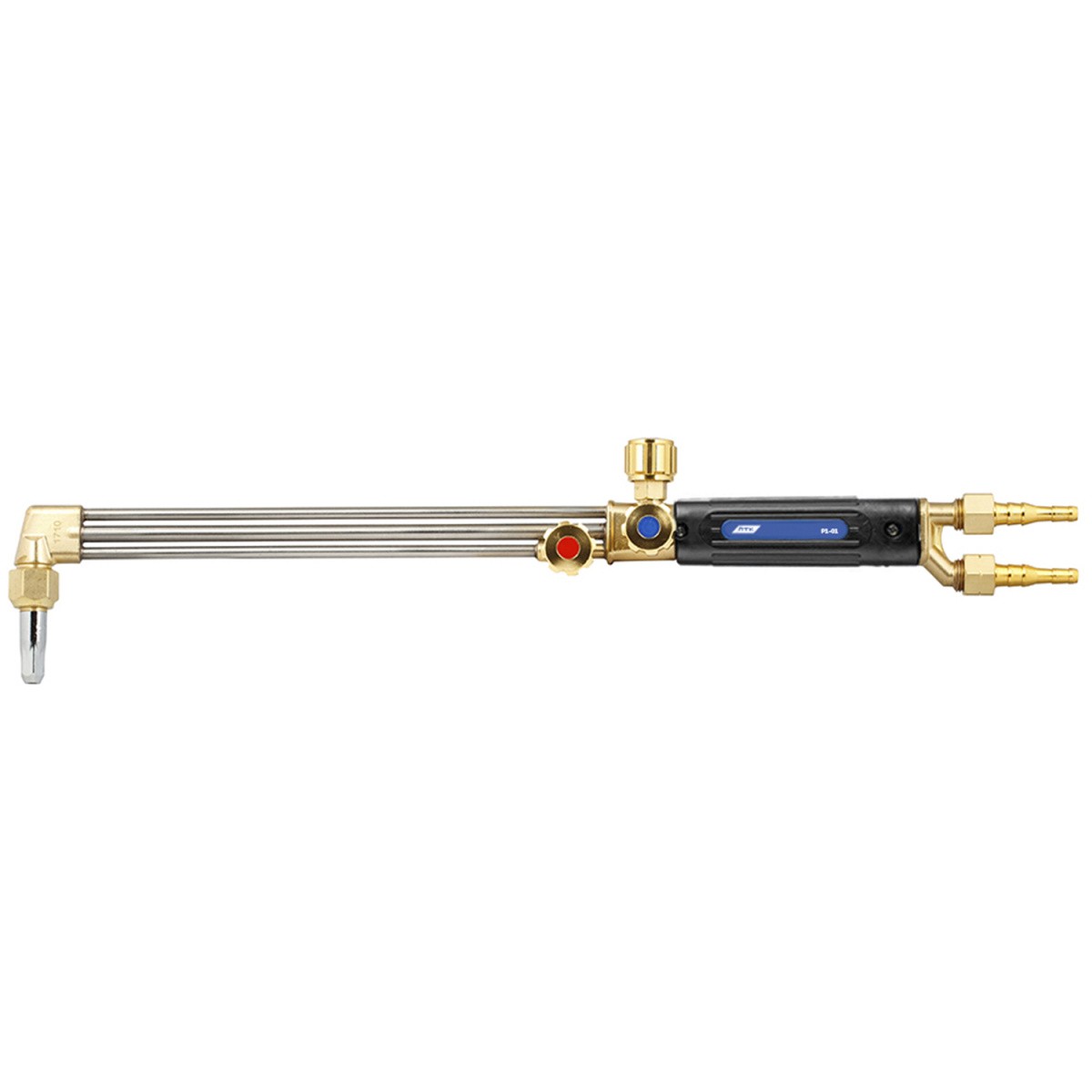

Резак универсальный Р1-01(A,П,М), вентиль,
Газовый резак ПТК универсальный Р1-01 внутриголовочного смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 80 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет за счет штампованных латунных элементов резака.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных неразборных мундштуков внутриголовочного смешения газов. Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование. Резак поставляется в сборе с пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка пропановых/ацетиленовых мундштуков и толщина разрезаемого металла:
- №1П/1А (2–10 мм)
- №2П/2А (10–25 мм)
- №3П/3А (25–50 мм)
- №4П/4А (50–80 мм)
Особенности:
- Резак не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
| Комплектация | |
| Резак универсальный Р1-01 | |
| Мундштук пропановый №2П | |
| Ниппель универсальный диаметром 6/9 мм | 2 шт |
| Гайка накидная M16х1,5 | |
| Гайка накидная M16х1,5LH | |
| Руководство по эксплуатации |
Описание
Газовый резак ПТК универсальный Р1-01 внутриголовочного смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 80 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет за счет штампованных латунных элементов резака.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных неразборных мундштуков внутриголовочного смешения газов. Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование. Резак поставляется в сборе с пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка пропановых/ацетиленовых мундштуков и толщина разрезаемого металла:
- №1П/1А (2–10 мм)
- №2П/2А (10–25 мм)
- №3П/3А (25–50 мм)
- №4П/4А (50–80 мм)
Особенности:
- Резак не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
| Комплектация | |
| Резак универсальный Р1-01 | |
| Мундштук пропановый №2П | |
| Ниппель универсальный диаметром 6/9 мм | 2 шт |
| Гайка накидная M16х1,5 | |
| Гайка накидная M16х1,5LH | |
| Руководство по эксплуатации |
Характеристики
|
Производитель
|
ПТК |
|
Страна производитель
|
Китай |
|
Класс товара
|
Профессиональный |
|
Цвет
|
Серебряный |
|
Модель
|
Р1-01 |
|
Комплектация
|
Резак – 1 шт; Мундштук пропановый № 2П – 1 шт; Ниппель универсальный диаметром 6/9 мм – 2 шт; Гайка накидная M16х1,5 – 1 шт; Гайка накидная M16х1,5LH – 1 шт; Руководство по эксплуатации – 1 шт |
|
Гарантия
|
1 год |
|
Серия
|
Р1 |
|
Срок службы
|
2 года |
|
Вид комплектующих для сварочных аппаратов
|
Резак |
|
Вес товара, кг
|
0,7 |
|
Родина бренда
|
Россия |
|
Давление кислорода на входе, МПа (кгс/см²):
|
0,08 |
|
Тип горючего
|
Ацетилен/Пропан-бутан/метан |
|
Смешивание газов
|
Внутрисопловое |
|
Количество трубок
|
Трехтрубный |
|
Расход кислорода, м³/ч:
|
4,0-8,6 |
|
Угол наклона головки
|
90° |
|
Применение
|
Листовой и сортовой металл из низкоуглеродистых стали |
|
Расход газа, м³/ч:
|
1,9 |
|
Тип сварки
|
Газосварка |
|
Резьба
|
М16х1,5; М16х1,5LH |
|
Давление ацетилена на входе, МПА (кгс/см2)
|
0,03 - 0,8 |
|
Давление кислорода на входе, МПА (кгс/см2)
|
4,0 - 5,0 |
|
Давление пропана на входе, МПА (кгс/см2)
|
0,3 - 0,6 |
|
Длина резака, мм
|
520 |
|
Применяемый горючий газ
|
Пропан - Бутан, Ацетилен |
|
Расход ацетилена, м3/ч:
|
0,55 - 0,85 |
|
Расход кислорода, м3/ч
|
4,0 - 8,6 |
|
Расход пропана, м3/ч
|
0,6 - 1,08 |
|
Толщина разрезаемого металла, мм
|
до 80 |
|
Угол наклона головки резака
|
90 ° |
|
Длина товара, мм
|
520 |
|
Высота товара, мм
|
50 |
|
Ширина товара, мм
|
110 |
|
Вес, кг
|
0,55 |
Комплектация
- Резак – 1 шт; Мундштук пропановый № 2П – 1 шт; Ниппель универсальный диаметром 6/9 мм – 2 шт; Гайка накидная M16х1,5 – 1 шт; Гайка накидная M16х1,5LH – 1 шт; Руководство по эксплуатации – 1 шт
