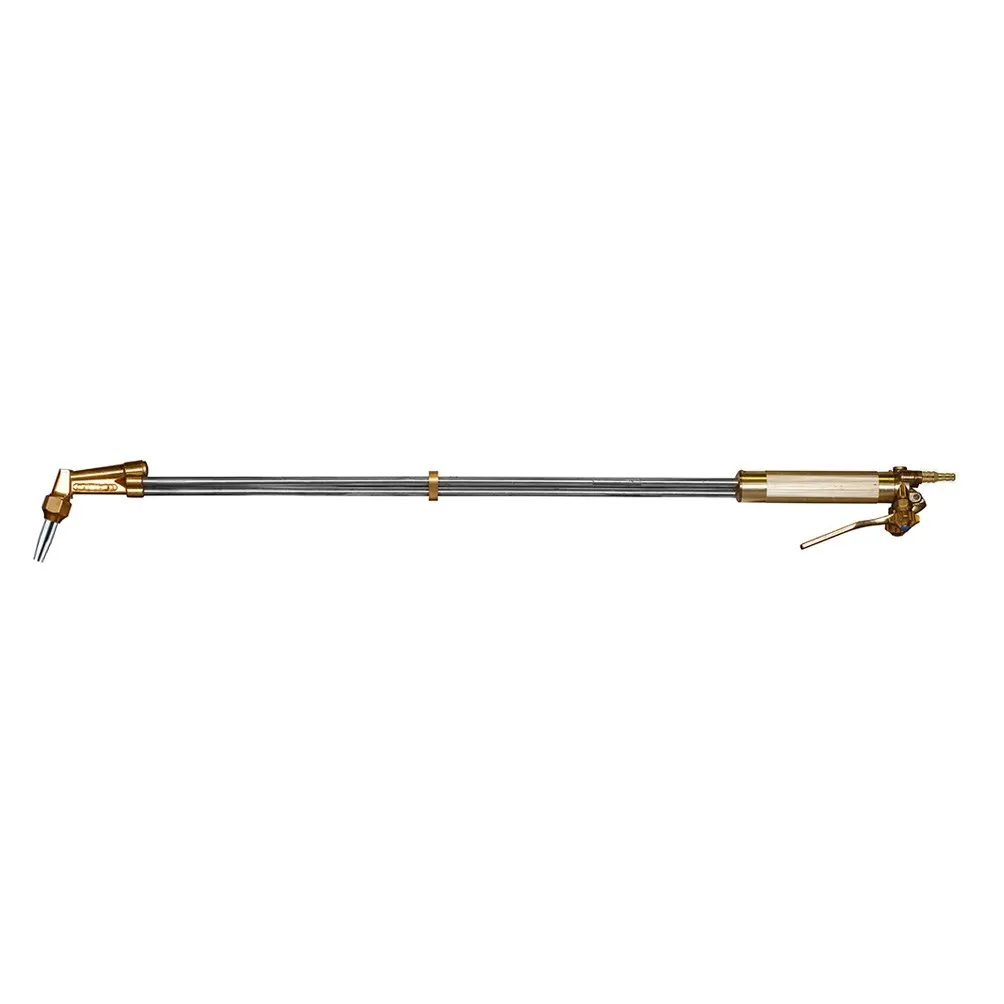

Резак универсальный Р3-362У (А,П,М), клапан L=1100 мм, ∠ - 110°
Газовый резак ПТК удлиненный Р3-362У, L=1100 предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак является аналогом американского резака Харрис с газосмесительными мундштуками внутрисоплового смешения.
Резак состоит из сплошной кованной головки и рукоятки. Нержавеющие газоподводящие трубки собраны по треугольной схеме, которая обеспечивает повышенную жесткость и надежность конструкции. Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки к резаку Р3-362 обладают особой прочностью, что гарантирует долгий срок службы и позволит сэкономить на закупке расходных материалов.
Для работы с пропаном резак комплектуется разборными газосмесительными мундштуками, для работы с ацетиленом - неразборными газосмесительными мундштуками внутрисоплового смешения газов.
Маркировка мундштуков и толщина разрезаемого металла:
- №00 (5–10 мм)
- №1 (15–25 мм)
- №2 (25–50 мм)
- №3 (50–75 мм)
- №4 (75–150 мм)
- №5 (150–200 мм)
- №6 (200–300 мм)
Особенности:
- Удлиненная конструкция резака поможет производить работы в труднодоступных местах.
- Конструкция сопла обеспечивает тонкий рез и оставляет малое количество «грата».
- Конструкция мундштука и наличие клапана режущего кислорода (КР) позволяют экономить до 30% газа при эксплуатации.
- Не требует установки огнепреградительных клапанов.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
| Комплектация | |
| Резак удлиненный Р3-362У, L=1100 | |
| Гайка накидная M16х1,5 | |
| Гайка накидная M16х1,5LH | |
| Руководство по эксплуатации |
Описание
Газовый резак ПТК удлиненный Р3-362У, L=1100 предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак является аналогом американского резака Харрис с газосмесительными мундштуками внутрисоплового смешения.
Резак состоит из сплошной кованной головки и рукоятки. Нержавеющие газоподводящие трубки собраны по треугольной схеме, которая обеспечивает повышенную жесткость и надежность конструкции. Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки к резаку Р3-362 обладают особой прочностью, что гарантирует долгий срок службы и позволит сэкономить на закупке расходных материалов.
Для работы с пропаном резак комплектуется разборными газосмесительными мундштуками, для работы с ацетиленом - неразборными газосмесительными мундштуками внутрисоплового смешения газов.
Маркировка мундштуков и толщина разрезаемого металла:
- №00 (5–10 мм)
- №1 (15–25 мм)
- №2 (25–50 мм)
- №3 (50–75 мм)
- №4 (75–150 мм)
- №5 (150–200 мм)
- №6 (200–300 мм)
Особенности:
- Удлиненная конструкция резака поможет производить работы в труднодоступных местах.
- Конструкция сопла обеспечивает тонкий рез и оставляет малое количество «грата».
- Конструкция мундштука и наличие клапана режущего кислорода (КР) позволяют экономить до 30% газа при эксплуатации.
- Не требует установки огнепреградительных клапанов.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
| Комплектация | |
| Резак удлиненный Р3-362У, L=1100 | |
| Гайка накидная M16х1,5 | |
| Гайка накидная M16х1,5LH | |
| Руководство по эксплуатации |
Характеристики
|
Производитель
|
ПТК |
|
Страна производитель
|
Китай |
|
Класс товара
|
Промышленный |
|
Цвет
|
Бронзовый |
|
Модель
|
Р3-362У |
|
Комплектация
|
Резак – 1 шт; Мундштук пропановый №2 – 1 шт; Ниппель универсальный диаметром 6/9 мм – 2 шт; Гайка накидная M16х1,5 – 1 шт; Гайка накидная M16х1,5LH – 1 шт; Руководство по эксплуатации – 1 шт |
|
Гарантия
|
1 год |
|
Серия
|
Р3 |
|
Срок службы
|
2 года |
|
Вид комплектующих для сварочных аппаратов
|
Резак |
|
Вес товара, кг
|
1,5 |
|
Родина бренда
|
Россия |
|
Давление кислорода на входе, МПа (кгс/см²):
|
0,5 |
|
Тип горючего
|
Ацетилен/Пропан-бутан/метан |
|
Смешивание газов
|
Внутрисопловое |
|
Количество трубок
|
Двухтрубный |
|
Расход кислорода, м³/ч:
|
0,9-22 |
|
Угол наклона головки
|
110° |
|
Применение
|
Листовой и сортовой металл из низкоуглеродистых стали |
|
Расход газа, м³/ч:
|
1 |
|
Тип сварки
|
Газосварка |
|
Резьба
|
М16х1,5; М16х1,5LH |
|
Давление ацетилена на входе, МПА (кгс/см2)
|
0,015 - 0,5 |
|
Давление кислорода на входе, МПА (кгс/см2)
|
2,0 - 6,5 |
|
Давление пропана на входе, МПА (кгс/см2)
|
0,02 - 0,5 |
|
Длина резака, мм
|
1100 |
|
Применяемый горючий газ
|
Пропан - Бутан, Ацетилен |
|
Расход ацетилена, м3/ч:
|
0,015 - 0,3 |
|
Расход кислорода, м3/ч
|
0,9 - 22 |
|
Расход пропана, м3/ч
|
0,3 - 1,0 |
|
Толщина разрезаемого металла, мм
|
до 300 |
|
Угол наклона головки резака
|
90 ° |
|
Длина товара, мм
|
1120 |
|
Высота товара, мм
|
10 |
|
Ширина товара, мм
|
20 |
|
Вес, кг
|
1,5 |
Комплектация
- Резак – 1 шт; Мундштук пропановый №2 – 1 шт; Ниппель универсальный диаметром 6/9 мм – 2 шт; Гайка накидная M16х1,5 – 1 шт; Гайка накидная M16х1,5LH – 1 шт; Руководство по эксплуатации – 1 шт
