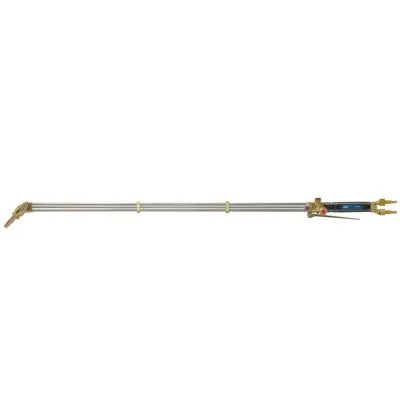

Резак ПТК удлинённый Р3-300КУ (A,П,М), клапан L=1100мм
Газовый резак ПТК удлиненный Р3-300КУ, L=1100 внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2PM. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла:
- №0PM/0А (3–10 мм)
- №1PM/1А (8–15 мм)
- №2PM/2А (15–30 мм)
- №3PM/3А (30–50 мм)
- №4PM/4А (50–100 мм)
- №5PM/5А (100–200 мм)
- №6PM/6А (200–300 мм)
Особенности:
- Угол наклона головки резака в 135° и удлиненная конструкция резака помогут производить работы в труднодоступных местах.
- Резак с клапаном кислорода режущего (КР).
- Резак не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация | |
Резак удлиненный Р3-300КУ, L=1100 | |
Мундштук пропановый №2PM | |
Ниппель универсальный диаметром 6/9 мм | 2 шт |
Гайка накидная M16х1,5 | |
Гайка накидная M16х1,5LH | |
Руководство по эксплуатации |
Описание
Газовый резак ПТК удлиненный Р3-300КУ, L=1100 внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2PM. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла:
- №0PM/0А (3–10 мм)
- №1PM/1А (8–15 мм)
- №2PM/2А (15–30 мм)
- №3PM/3А (30–50 мм)
- №4PM/4А (50–100 мм)
- №5PM/5А (100–200 мм)
- №6PM/6А (200–300 мм)
Особенности:
- Угол наклона головки резака в 135° и удлиненная конструкция резака помогут производить работы в труднодоступных местах.
- Резак с клапаном кислорода режущего (КР).
- Резак не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация | |
Резак удлиненный Р3-300КУ, L=1100 | |
Мундштук пропановый №2PM | |
Ниппель универсальный диаметром 6/9 мм | 2 шт |
Гайка накидная M16х1,5 | |
Гайка накидная M16х1,5LH | |
Руководство по эксплуатации |
Характеристики
Производитель
|
ПТК |
Страна производства
|
Китай |
Давление ацетилена на входе, МПА (кгс/см2)
|
0,30 - 0,50 |
Давление кислорода на входе, МПА (кгс/см2)
|
2,5 - 10 |
Давление пропана на входе, МПА (кгс/см2)
|
0,4 - 1,5 |
Длина резака, мм
|
1100 |
Применяемый горючий газ
|
Пропан - Бутан, Ацетилен |
Расход ацетилена, м3/ч:
|
0,025 - 1,5 |
Расход кислорода, м3/ч
|
4,0 - 33,2 |
Расход пропана, м3/ч
|
0,41 - 0,86 |
Толщина разрезаемого металла, мм
|
до 300 |
Угол наклона головки резака
|
135 ° |
Вес, кг
|
1 |
Комплектация
- Резак удлиненный Р3-300КУ, L=1100
- Мундштук пропановый №2PM
- Ниппель универсальный диаметром 6/9 мм 2 шт
- Гайка накидная M16х1,5
- Гайка накидная M16х1,5LH
- Руководство по эксплуатации
