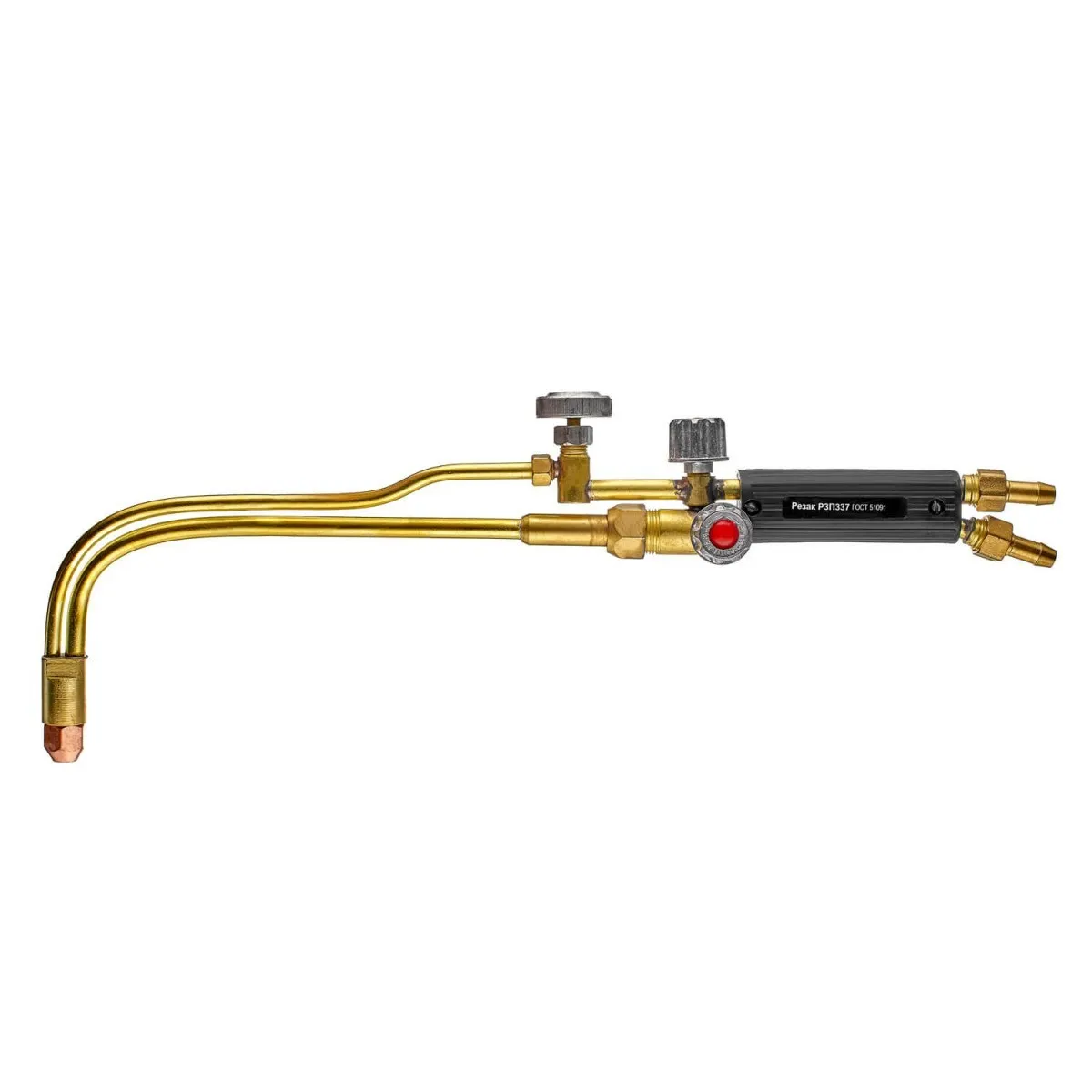

Резак ПТК Р337 (тип Донмет)
Газовый резак ПТК пропановый Р337 предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей. Резак поставляется в сборе с внутренним мундштуком №2 и наружным №2П. Дополнительно укомплектован внутренними мундштуками №1 и 3. Давление газа на входе и расход зависит от установленного внутреннего мундштука.

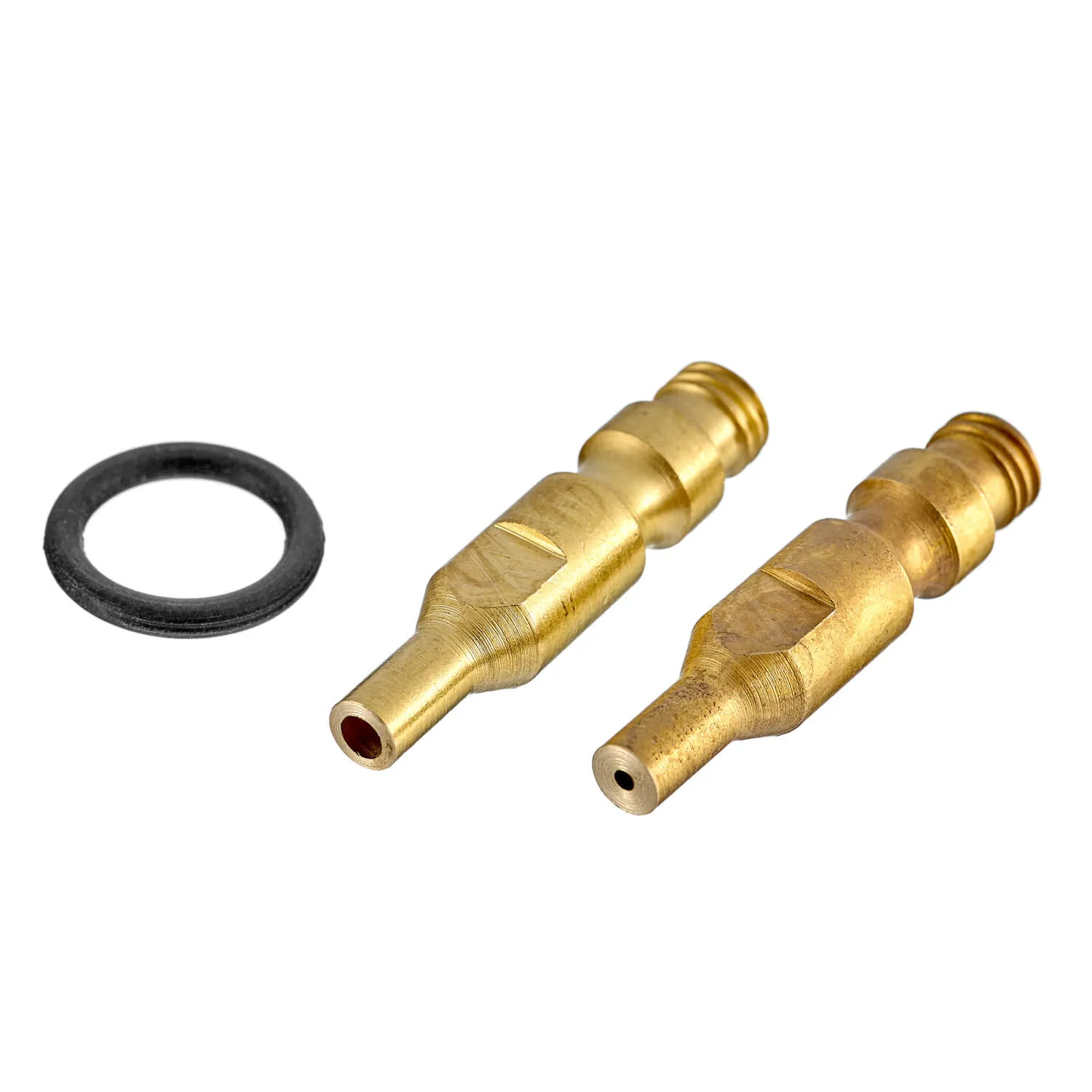

Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1 (8–15 мм)
- №2 (15–30 мм)
- №3 (30–50 мм)
- №4 (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6 (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности:
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Комплектация | |
Резак пропановый Р337 | |
Мундштук внутренний №1, 2, 3 | |
Мундштук наружный №2П | |
Ниппель универсальный диаметром 6/9 мм | |
Гайка накидная M16х1,5 | |
Гайка накидная M16х1,5LH | |
Руководство по эксплуатации |
Описание
Газовый резак ПТК пропановый Р337 предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей. Резак поставляется в сборе с внутренним мундштуком №2 и наружным №2П. Дополнительно укомплектован внутренними мундштуками №1 и 3. Давление газа на входе и расход зависит от установленного внутреннего мундштука.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1 (8–15 мм)
- №2 (15–30 мм)
- №3 (30–50 мм)
- №4 (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6 (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности:
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Комплектация | |
Резак пропановый Р337 | |
Мундштук внутренний №1, 2, 3 | |
Мундштук наружный №2П | |
Ниппель универсальный диаметром 6/9 мм | |
Гайка накидная M16х1,5 | |
Гайка накидная M16х1,5LH | |
Руководство по эксплуатации |
Характеристики
Производитель
|
ПТК |
Давление кислорода на входе, МПА (кгс/см2)
|
3,0 - 10,0 |
Давление пропана на входе, МПА (кгс/см2)
|
0,1 - 1,5 |
Длина резака, мм
|
520 |
Применяемый горючий газ
|
Пропан - Бутан |
Расход кислорода, м3/ч
|
3,0 - 33,2 |
Расход пропана, м3/ч
|
0,41 - 1,92 |
Толщина разрезаемого металла, мм
|
до 300 |
Угол наклона головки резака
|
90 ° |
Вес, кг
|
1 |
