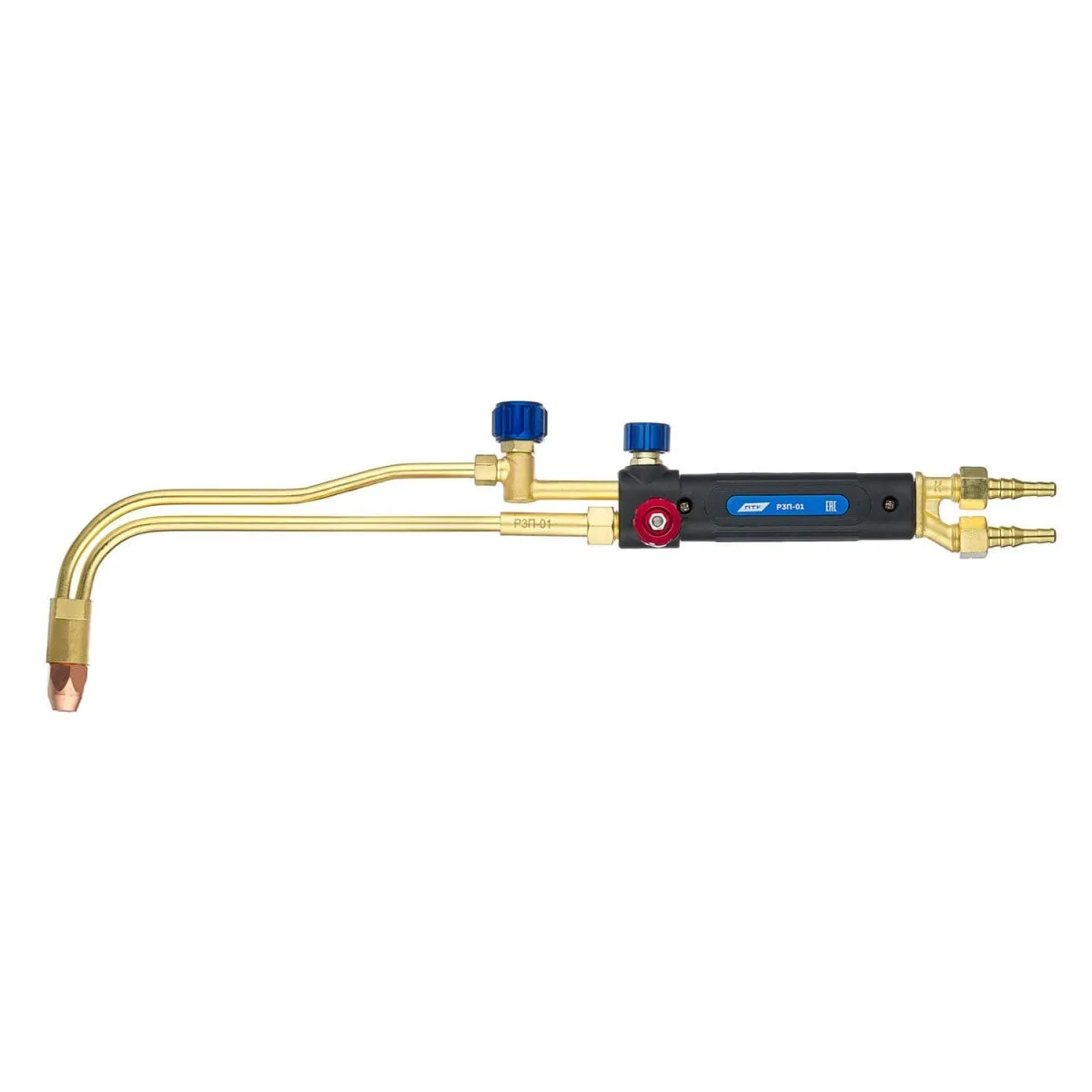

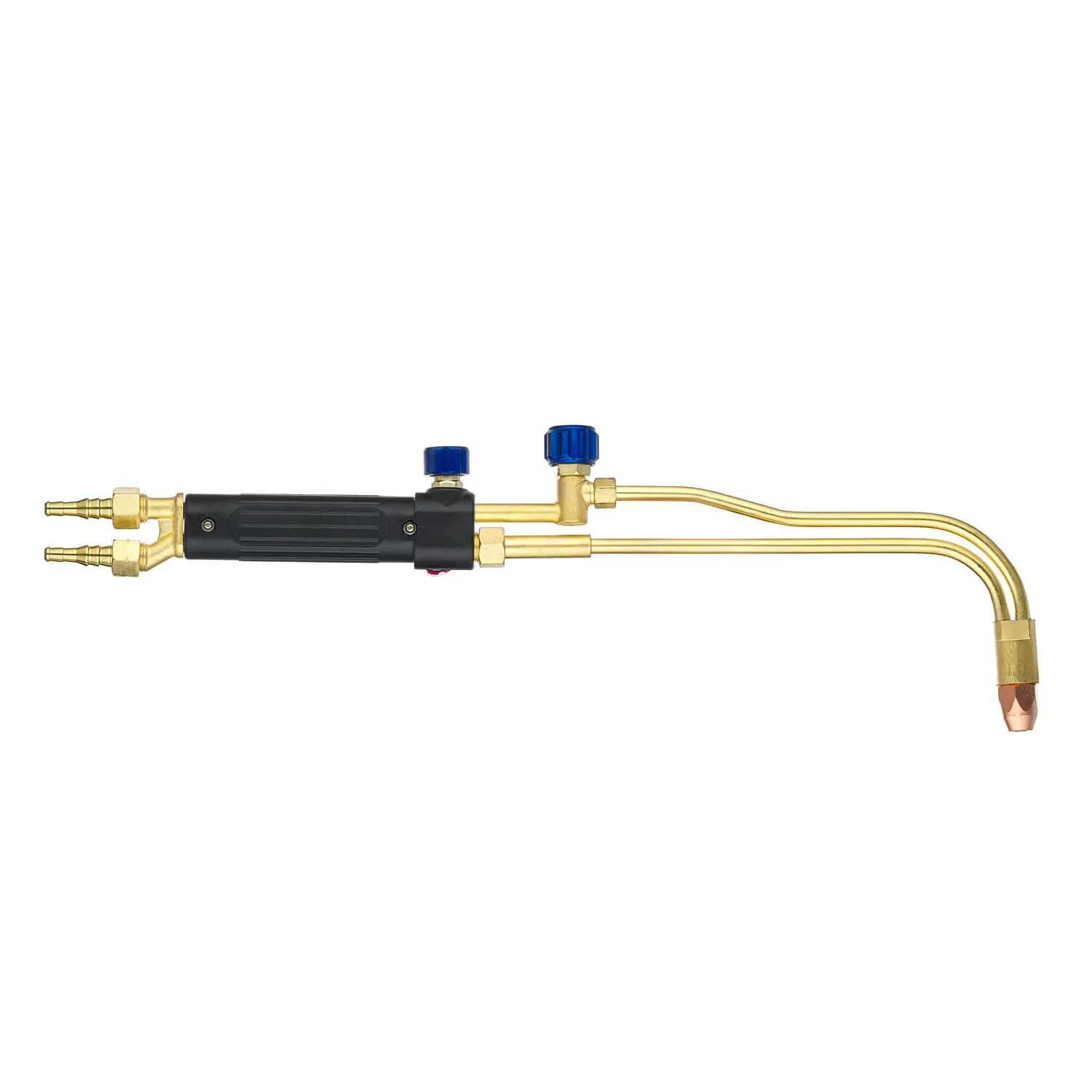

Резак пропановый Р3П-01
Газовый резак ПТК пропановый Р3П-01 предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей. Резак поставляется в сборе с внутренними латунными мундштуками №1П, 2П, 3П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

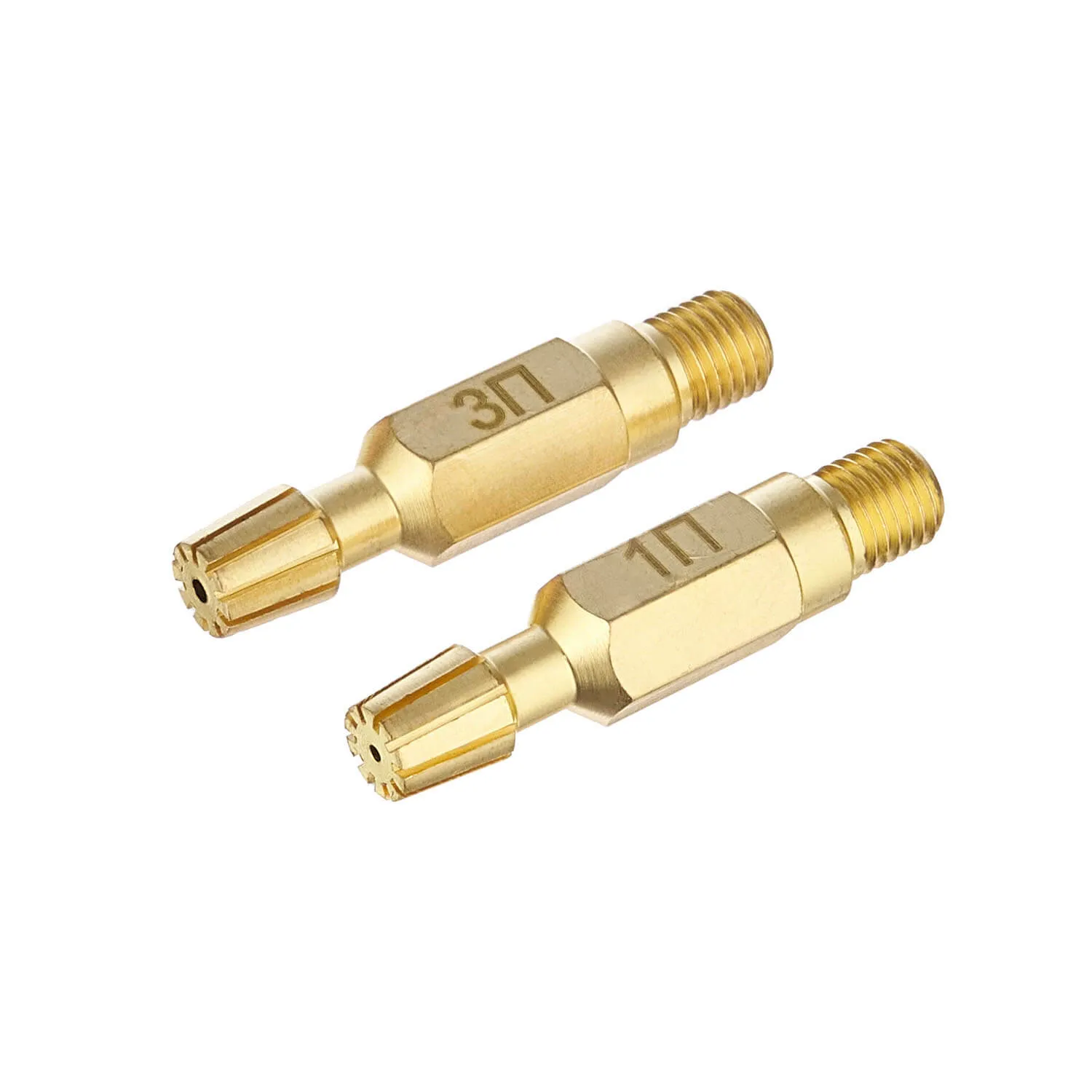

Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1П (8–15 мм)
- №2П (15–30 мм)
- №3П (30–50 мм)
- №4П (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Маркировка наружных мундштуков:
-

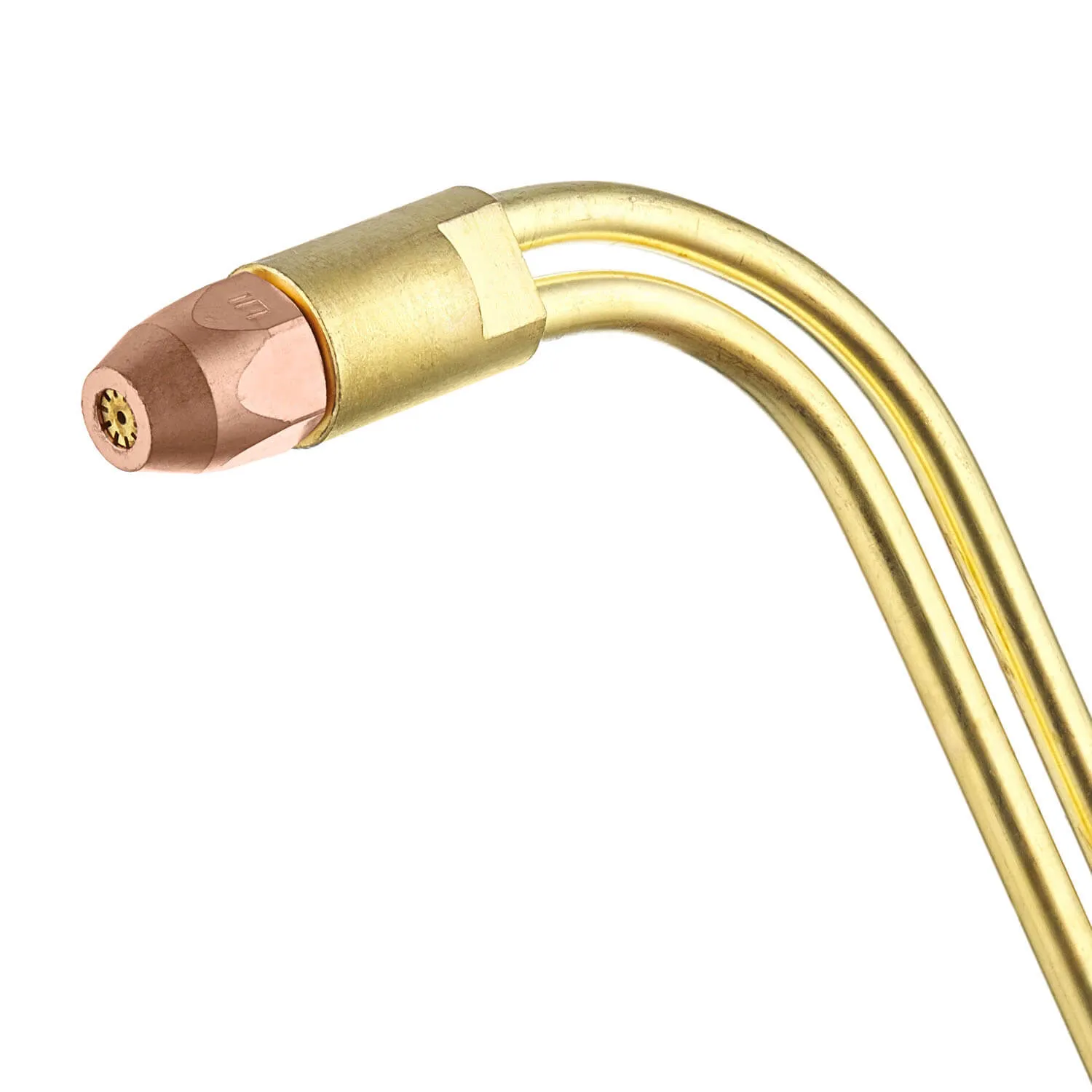

№1П (до 200 мм) - медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
№2П (200–300 мм) - медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Особенности:
| Комплектация | |
| Резак пропановый Р3П-01 | |
| Мундштук наружный пропановый №1П | |
| Мундштук внутренний №1П, 2П, 3П | |
| Ниппель универсальный диаметром 6/9 мм | 2 шт |
| Гайка накидная M16х1,5 | |
| Гайка накидная M16х1,5LH | |
| Руководство по эксплуатации |
Описание
Газовый резак ПТК пропановый Р3П-01 предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей. Резак поставляется в сборе с внутренними латунными мундштуками №1П, 2П, 3П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла:
- №1П (8–15 мм)
- №2П (15–30 мм)
- №3П (30–50 мм)
- №4П (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Маркировка наружных мундштуков:
-
№1П (до 200 мм) - медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
№2П (200–300 мм) - медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Особенности:
| Комплектация | |
| Резак пропановый Р3П-01 | |
| Мундштук наружный пропановый №1П | |
| Мундштук внутренний №1П, 2П, 3П | |
| Ниппель универсальный диаметром 6/9 мм | 2 шт |
| Гайка накидная M16х1,5 | |
| Гайка накидная M16х1,5LH | |
| Руководство по эксплуатации |
Характеристики
|
Производитель
|
ПТК |
|
Страна производитель
|
Китай |
|
Класс товара
|
Профессиональный |
|
Цвет
|
Золотой |
|
Модель
|
Р3П-01 |
|
Комплектация
|
Резак – 1 шт; Мундштук наружный – 1 шт; Мундштук внутренний № 1П – 1 шт; Мундштук внутренний № 2П – 1 шт; Мундштук внутренний № 3П – 1 шт; (Материал мундштуков: Латунь, медь); Ниппель универсальный диаметром 6/9 мм – 2 шт; Гайка накидная M16х1,5 – 1 шт; Гайка накидная M16х1,5LH – 1 шт; Руководство по эксплуатации – 1 шт |
|
Гарантия
|
1 год |
|
Серия
|
Р3 |
|
Срок службы
|
2 года |
|
Вид комплектующих для сварочных аппаратов
|
Резак |
|
Вес товара, кг
|
0,772 |
|
Родина бренда
|
Россия |
|
Давление кислорода на входе, МПа (кгс/см²):
|
0,15 |
|
Тип горючего
|
Пропан-бутан/метан |
|
Смешивание газов
|
Инжекторное |
|
Количество трубок
|
Двухтрубный |
|
Расход кислорода, м³/ч:
|
3,0-13,8 |
|
Угол наклона головки
|
90° |
|
Применение
|
Листовой и сортовой металл из низкоуглеродистых стали |
|
Расход газа, м³/ч:
|
1,4 |
|
Тип сварки
|
Газосварка |
|
Резьба
|
М16х1,5; М16х1,5LH |
|
Давление кислорода на входе, МПА (кгс/см2)
|
3,0 - 5,0 |
|
Давление пропана на входе, МПА (кгс/см2)
|
1,0 - 1,5 |
|
Длина резака, мм
|
580 |
|
Применяемый горючий газ
|
Пропан - Бутан |
|
Расход кислорода, м3/ч
|
3,0 - 13,8 |
|
Расход пропана, м3/ч
|
0,41 - 1,38 |
|
Толщина разрезаемого металла, мм
|
до 100 |
|
Угол наклона головки резака
|
90 ° |
|
Длина товара, мм
|
500 |
|
Высота товара, мм
|
50 |
|
Ширина товара, мм
|
115 |
|
Вес, кг
|
0,74 |
Комплектация
- Резак – 1 шт; Мундштук наружный – 1 шт; Мундштук внутренний № 1П – 1 шт; Мундштук внутренний № 2П – 1 шт; Мундштук внутренний № 3П – 1 шт; (Материал мундштуков: Латунь, медь); Ниппель универсальный диаметром 6/9 мм – 2 шт; Гайка накидная M16х1,5 – 1 шт; Гайка накидная M16х1,5LH – 1 шт; Руководство по эксплуатации – 1 шт
