Машина термической резки Сварог CG1-100
Машина термической резки CG1—100— машина переносного типа с двумя резаками для прямолинейной, радиальной резки и снятия фаски под сварку с кромки стальных листов толщиной от 5 до 100 мм. Резка выполняется двумя газокислородными резаками, установленными в держателях на самоходной тележке. Зажим крепления резаков для машин термической резки имеет реечный механизм, который позволяет перемещать резаки, регулировать их высоту установки над поверхностью металла, а также устанавливать угол наклона резаков в пределах ±45°. Положение резаков фиксируется винтами. Самоходная тележка перемещается вдоль линии реза по направляющему рельсу или при помощи циркульного устройства.
Особенности модели:
- Длина резки по линии, мм— 1200
- Простота и безопасность эксплуатации
- Регулируемый угол наклона резака— в пределах ±45°

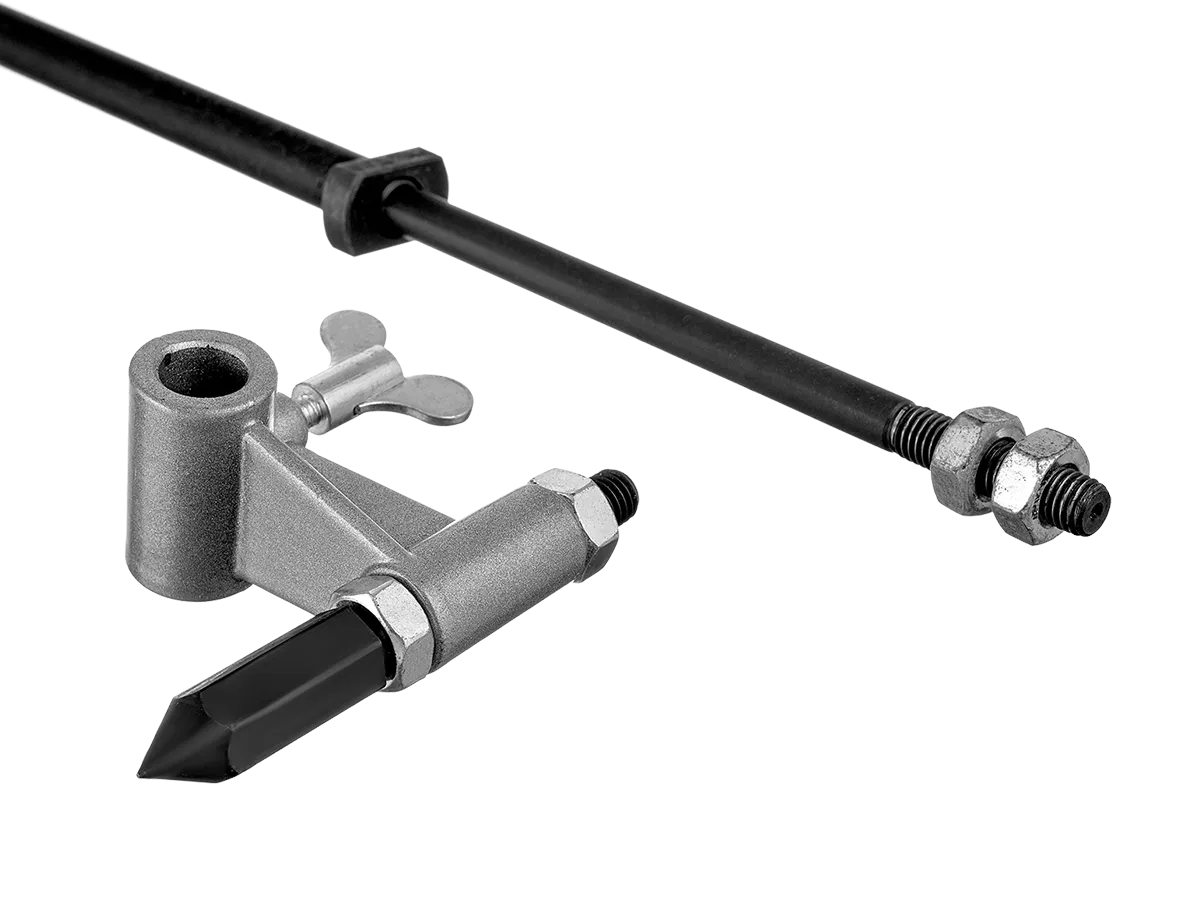

- Циркульное устройство, с помощью которого можно вырезать окружности или фланцы диаметром от 200 до 2000 мм
- Направляющие рельсы стыкуются между собой и позволяют увеличить длину линии реза
| Комплектация | |
| Самоходная тележка | |
| Коллектор газовый, 3 вентиля | |
| Суппорт зажимной | |
| Рельс | 1.8 м |
| Комплект рукавов | |
| Резак | 2 шт. |
| Устройство циркульное | |
| Мундштук пропановый газосмесительный №2 | |
| Мундштук пропановый газосмесительный №3 | |
| Набор для чистки мундштуков | |
| Торцевой гаечный ключ | |
| Отвертка для сборки машины | |
| Сетевой кабель | 5 м |
Описание
Машина термической резки CG1—100— машина переносного типа с двумя резаками для прямолинейной, радиальной резки и снятия фаски под сварку с кромки стальных листов толщиной от 5 до 100 мм. Резка выполняется двумя газокислородными резаками, установленными в держателях на самоходной тележке. Зажим крепления резаков для машин термической резки имеет реечный механизм, который позволяет перемещать резаки, регулировать их высоту установки над поверхностью металла, а также устанавливать угол наклона резаков в пределах ±45°. Положение резаков фиксируется винтами. Самоходная тележка перемещается вдоль линии реза по направляющему рельсу или при помощи циркульного устройства.
Особенности модели:
- Длина резки по линии, мм— 1200
- Простота и безопасность эксплуатации
- Регулируемый угол наклона резака— в пределах ±45°
- Циркульное устройство, с помощью которого можно вырезать окружности или фланцы диаметром от 200 до 2000 мм
- Направляющие рельсы стыкуются между собой и позволяют увеличить длину линии реза
| Комплектация | |
| Самоходная тележка | |
| Коллектор газовый, 3 вентиля | |
| Суппорт зажимной | |
| Рельс | 1.8 м |
| Комплект рукавов | |
| Резак | 2 шт. |
| Устройство циркульное | |
| Мундштук пропановый газосмесительный №2 | |
| Мундштук пропановый газосмесительный №3 | |
| Набор для чистки мундштуков | |
| Торцевой гаечный ключ | |
| Отвертка для сборки машины | |
| Сетевой кабель | 5 м |
Характеристики
| Введите название группы свойств | |
|---|---|
|
Производитель
|
Сварог |
| Другое | |
|
Напряжение
|
220 В |
|
Вертикальное перемещение резака, мм
|
до 50 |
|
Количество резаков
|
2 |
|
Максимальная толщина разрезаемого металла, мм
|
100 |
|
Перемещение
|
Рельс |
|
Привод
|
Электрический |
|
Рабочий газ
|
Пропан/ацетилен |
|
Скорость реза, мм/мин
|
50 - 750 |
