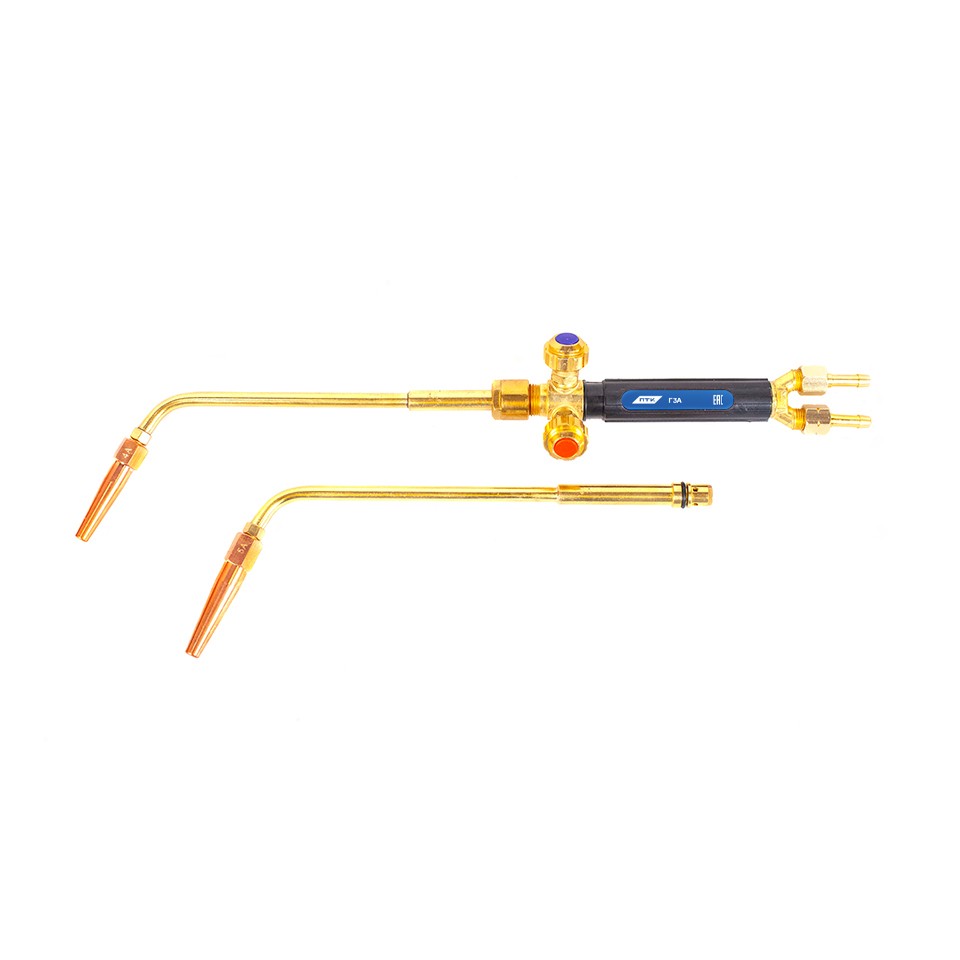

Горелка ацетиленовая ПТК сварочная Г3А (№4А, 5А)
Газовая горелка ПТК ацетиленовая ГЗА (№ 4А, 5А) предназначена для сварки, пайки высокотемпературными припоями, нагрева, плавления и прочих видов газопламенной обработки металлов. На горелках установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Горелка укомплектована латунными сварочными наконечниками с медными мундштуками, которые позволяют сваривать металлы разных толщин. Точная регулировка мощности пламени в пределах одного наконечника производится вентилями, ступенчатое изменение – сменой наконечников. Давление газа на входе и расход зависит от установленного наконечника. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка наконечников и толщина свариваемого металла:
- №4А (4,0–7,0 мм)
- №5А (7,0–11,0 мм)
Особенности ацетиленовой горелки ГЗА (№ 4А, 5А):
- Горелка обладает компактными размерами и облегченной конструкцией.
- Латунные сварочные наконечники для сварки металлов разных толщин входят в комплектацию.
- Горелка укомплектована ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 мм без дополнительных переходников, и накидными гайками M12х1,25 для подачи кислорода и M12х1,25LH для подачи ацетилена.
- Товар упакован в индивидуальную упаковку, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация | |
Горелка ацетиленовая ГЗА | |
Сварочные наконечники | 2 шт |
Ниппель диаметром 6 мм | 2 шт |
Гайка накидная M12х1,25 | |
Гайка накидная M12х1,25LH | |
Руководство по эксплуатации |
Описание
Газовая горелка ПТК ацетиленовая ГЗА (№ 4А, 5А) предназначена для сварки, пайки высокотемпературными припоями, нагрева, плавления и прочих видов газопламенной обработки металлов. На горелках установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Горелка укомплектована латунными сварочными наконечниками с медными мундштуками, которые позволяют сваривать металлы разных толщин. Точная регулировка мощности пламени в пределах одного наконечника производится вентилями, ступенчатое изменение – сменой наконечников. Давление газа на входе и расход зависит от установленного наконечника. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка наконечников и толщина свариваемого металла:
- №4А (4,0–7,0 мм)
- №5А (7,0–11,0 мм)
Особенности ацетиленовой горелки ГЗА (№ 4А, 5А):
- Горелка обладает компактными размерами и облегченной конструкцией.
- Латунные сварочные наконечники для сварки металлов разных толщин входят в комплектацию.
- Горелка укомплектована ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 мм без дополнительных переходников, и накидными гайками M12х1,25 для подачи кислорода и M12х1,25LH для подачи ацетилена.
- Товар упакован в индивидуальную упаковку, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация | |
Горелка ацетиленовая ГЗА | |
Сварочные наконечники | 2 шт |
Ниппель диаметром 6 мм | 2 шт |
Гайка накидная M12х1,25 | |
Гайка накидная M12х1,25LH | |
Руководство по эксплуатации |
Характеристики
Производитель
|
ПТК |
Страна производства
|
Китай |
Габариты горелки в собранном виде, мм
|
450х20х40 |
Давление ацетилена на входе, МПА (кгс/см2)
|
0,01 - 1,0 |
Давление кислорода на входе, МПА (кгс/см2)
|
3,0 - 5,5 |
Длина горелки, мм
|
363 |
Количество наконечников в комплекте, шт
|
2 |
Применяемый горючий газ
|
Ацетилен |
Расход ацетилена, м3/ч:
|
0,42 - 0,85 |
Расход кислорода, м3/ч
|
0,45 - 0,85 |
Толщина свариваемого металла, мм
|
до 4.0 |
Вес, кг
|
0,6 |
Комплектация
- Горелка ацетиленовая ГЗА
- Сварочные наконечники 2 шт
- Ниппель диаметром 6 мм 2 шт
- Гайка накидная M12х1,25
- Гайка накидная M12х1,25LH
- Руководство по эксплуатации
