Сварочный инвертор – это современное устройство для ручной дуговой сварки (MMA сварка) с покрытым электродом. Отличается от традиционных трансформаторов по ряду параметров: компактность, легкость и высокая эффективность. Далее рассмотрим, как работает сварочный инвертор и как его правильно использовать.
Принцип работы сварочного инвертора:
- Входное напряжение: Инвертор начинает свою работу с приема входящего переменного напряжения, которое может быть либо 220В, либо 380В.
- Преобразование в постоянное напряжение: После этого устройство с помощью выпрямителя преобразует переменное напряжение в постоянное.
- Инвертирование: Затем устройство преобразует постоянное напряжение обратно в переменное, но уже с частотой от 10 до 100 кГц.
- Преобразование к рабочему напряжению: В конце процесса высокочастотное переменное напряжение преобразуется в напряжение, необходимое для сварки.
Благодаря такому механизму работы, сварочный инвертор обеспечивает стабильное дуговое напряжение, что гарантирует высокое качество сварочных швов.
Настройка сварочного инвертора перед началом работы
Для того чтобы гарантировать безопасность и высокое качество сварочных работ, важно правильно настроить сварочный инвертор перед началом его использования. Следуйте приведенным ниже рекомендациям:
- Оценка физического состояния инвертора
- Осмотрите поверхность устройства на предмет трещин, деформаций или других видимых повреждений.
- Проверьте, чтобы вентиляционные отверстия были свободными от загрязнений, таких как пыль или грязь. Это необходимо для обеспечения эффективного охлаждения инвертора в процессе работы.
- Процедура подключения кабелей
- Прежде всего, удостоверьтесь, что инвертор не подключен к электросети.
- Приступите к подключению массового кабеля (заземление) или "минус" клеммы (обычно черного цвета) к соответствующему разъему на устройстве. Противоположный конец этого кабеля крепится к заготовке (свариваемому изделию, детали) или столу.
- Далее, подсоедините кабель с держателем электрода или "плюс" клеммой (обычно красного цвета) к другому разъему на инверторе.
- Прямая полярность: Электрод подключен к положительной клемме (+), а масса к отрицательной (-). Это наиболее распространенный вариант для большинства видов сварки, особенно при использовании покрытых электродов. Сварка с прямой полярностью обеспечивает глубокое проникновение и меньше шлака.
- Обратная полярность: Электрод подключен к отрицательной клемме (-), а масса к положительной (+). Этот режим часто используется при сварке тонких листов, так как он предотвращает избыточное проникновение и обеспечивает более чистый и ровный шов.
- Подключение к источнику питания
- Соедините инвертор с нужной вам электросетью (220В или 380В), следуя указаниям от производителя устройства.
- Проверьте состояние сетевого кабеля и вилки: они должны быть целыми и без видимых дефектов.
- Настройка режима и параметров для сварки
- В зависимости от вашего инвертора определите подходящий режим работы, например, MMA для ручной дуговой сварки. Задайте требуемый сварочный ток. Этот параметр определяется на основе диаметра электрода и свариваемого материала. Обычно соответствующие рекомендации можно найти на упаковке электродов или в руководстве к инвертору.
- Если у вашего инвертора есть дополнительные параметры (например, продолжительность импульса или частота), настройте их согласно рекомендациям производителя или на основе вашего опыта.
- Подготовка держателя и электрода
- Проверка системы заземления
- Подготовка деталей для сварки Очистка деталей:
- Удаление нежелательных элементов: Используйте щетку или абразивный инструмент для удаления ржавчины, сварочную химию для масла и других примесей с поверхности детали. Это обеспечит оптимальный контакт между электродом и металлом, минимизируя риск дефектов в сварном соединении.
- Удаление покрытий: В случае наличия краски на детали, удалите ее в зоне предстоящей сварки. Остатки краски могут привести к образованию пор и газов в зоне сварки.
- Подготовка рабочего пространства
- Удостоверьтесь, что рабочая область свободна от веществ, которые могут воспламениться, а также от масел и жиров.
- Расположите все необходимые инструменты и материалы так, чтобы они были легко доступны.
- После выполнения этих действий ваш сварочный инвертор готов к эксплуатации. Не забывайте следовать правилам безопасности во время сварки!
| Диаметр электрода (мм) | Толщина материала (мм) | Оптимальный сварочный ток (А) |
|---|---|---|
| 1.6 | 1-3 | 20-50 |
| 2.0 | 2-4 | 40-70 |
| 2.5 | 3-5 | 50-90 |
| 3.2 | 4-8 | 90-130 |
| 4.0 | 6-12 | 130-180 |
| 5.0 | 10-15 | 170-230 |
Помните, что это базовые рекомендации, и конкретные значения могут отличаться в зависимости от выбранного электрода, оборудования и условий сварки. Всегда придерживайтесь указаний производителя электродов и сварочного аппарата.
Вставьте электрод в соответствующий держатель и надежно закрепите его. Если используется покрытый электрод, проверьте, чтобы его покрытие было целым и без дефектов.
Проверьте, что массовый кабель корректно и надежно закреплен к рабочему элементу или столу. Надежное заземление гарантирует стабильность сварочной дуги и безопасность процесса.
Подготовка кромки: При сварке толстых деталей рекомендуется подготовить кромку под углом в 30-45 градусов для гарантированного проникновения сварочного материала.
Расположение и фиксация деталей: Проверьте, что детали расположены верно и надежно закреплены. Используйте специальные зажимы или другие инструменты для их удержания во время сварки.

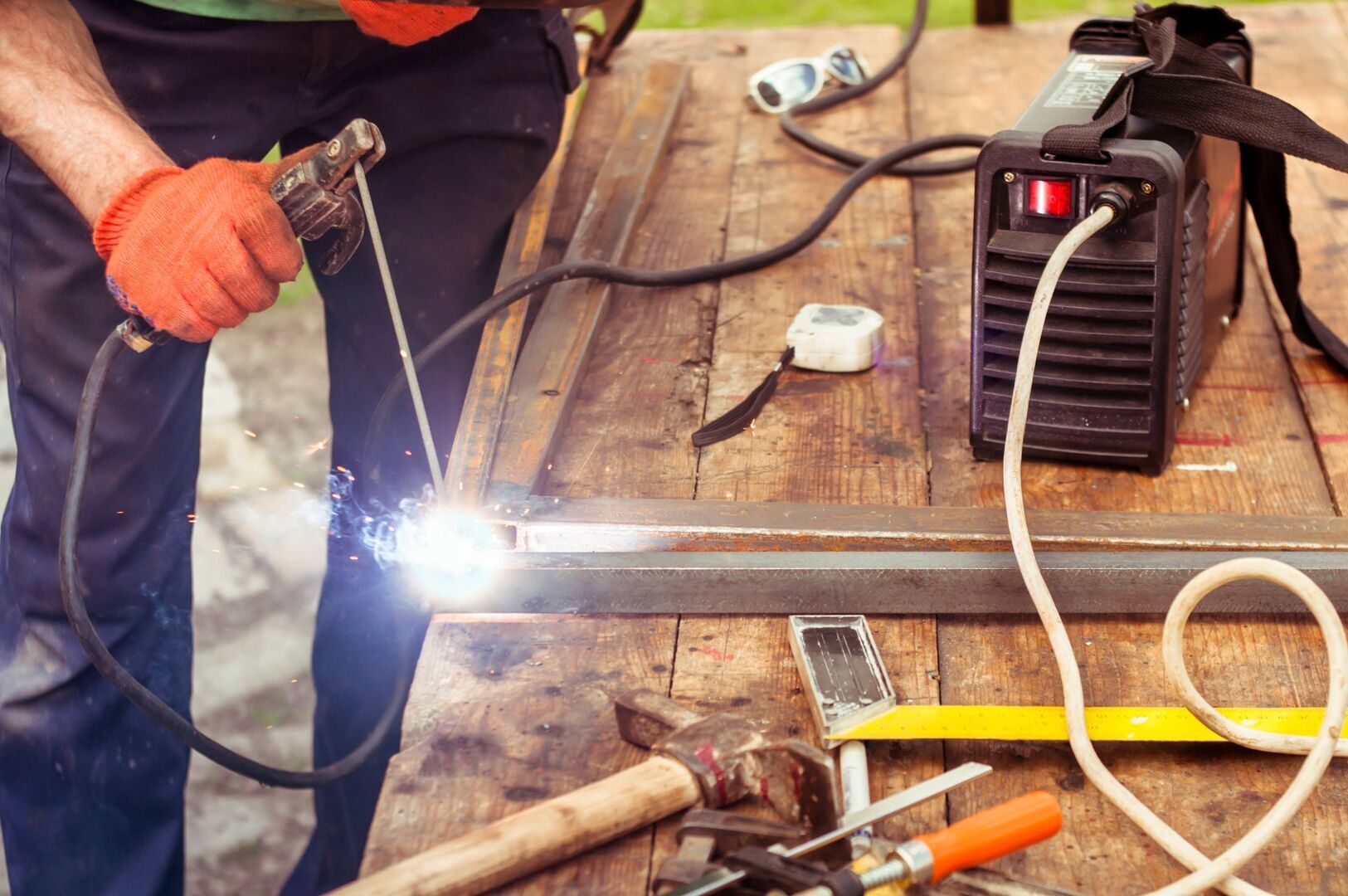

Использование сварочного инвертора: пошаговая инструкция
После того как инвертор готов к работе, можно начать процесс сварки. Вот детальное руководство по эксплуатации инвертора:
- Защита и безопасность
- Сварочная маска: Необходима для защиты глаз от яркости сварочной дуги и ультрафиолетового излучения.
- Сварочные перчатки: Используются для защиты рук от искр, брызг расплавленного металла и высокой температуры.
- Одежда: Она должна быть изготовлена из материала, который не поддается горению, чтобы обезопасить тело от возможных искр и брызг.
- Запуск инвертора
- Включите устройство с помощью кнопки или переключателя питания.
- Подождите несколько секунд, пока устройство "прогреется".
- Инициация сварочной дуги
- Поднесите электрод к рабочему элементу, сохраняя расстояние примерно 2-3 мм.
- Кратковременно коснитесь детали электродом и быстро отведите его назад, чтобы инициировать дугу.
- Процесс сварки
- Удерживайте электрод под углом 70-80 градусов к детали.
- Проводите электродом вдоль предполагаемого шва, сохраняя дугу в контакте с деталью. Скорость движения определяется толщиной детали и установленным током.
- Стремитесь поддерживать дугу одинаковой длины для получения ровного и качественного шва.
- В случае прерывания дуги, повторите процедуру ее зажигания.
- Методики движения электрода в процессе сварки
- "Точечное движение": Кратковременное прикосновение электрода к металлу с последующим отводом и новым прикосновением рядом. Применяется при работе с тонкими листами для предотвращения деформаций.
- "Полуовальное движение": Движение электрода, имитирующее полукруг или "U". Помогает равномерно распределять металл и усиливает проникновение.
- "Движение по типу 'N'": Электрод перемещается, создавая траекторию, напоминающую букву "N", пересекая сварочный шов.
- "Треугольное движение": Электрод описывает маленькие треугольники. Часто применяется при вертикальной сварке для контроля капли металла.
- "Покачивание": Электрод двигается вперед-назад, подобно качелям. Позволяет регулировать ширину и глубину шва.
- "Вращательное движение": Электрод создает маленькие спирали. Применяется для декоративных швов или при работе с круглыми деталями.
- "Движение по типу 'Z'": Электрод перемещается, имитируя букву "Z", пересекая шов. Подходит для сварки толстых деталей.
- Регулировка скорости
- Завершающий этап сварки
- Остывание и обработка шва
Скорость движения электрода должна быть стабильной, учитывая толщину металла, размер электрода и ширину шва. Быстрое движение может вызвать недостаточное проникновение, медленное - перегрев.
Поднимите электрод в конце сварки, чтобы предотвратить образование кратера. После окончания работы выключите инвертор и отсоедините все провода.
Дайте детали остыть после сварки. Используйте инструменты, такие как молоток и щетка, для удаления шлака. При необходимости применяйте абразивы для дополнительной обработки шва.
Следуя этим рекомендациям и имея практический опыт, вы сможете достичь высоких результатов при работе с инвертором. Не забывайте про безопасность и регулярный осмотр оборудования.
